De ultieme gids voor TP2 koperen buizen: eigenschappen, toepassingen en industriestandaarden

Deel 1: Inleiding tot TP2 koperen buizen

1.1 Definitie van TP2-koper: de industriestenaard

TP2 Koper is een fosfof-gedeoxideerd koper met een hoog resterend fosfofgehalte. Op het gebied van de metallurgie wordt het geclassificeerd onder de Chinese standaard GB/T 1527 , wat functioneel gelijkwaardig is aan de internationaal erkende ASTM C12200 (Cu-DHP) .

De “P” in TP2 staat voor Fosfor , dat tijdens het smeltproces wordt toegevoegd om zuurstof te verwijderen. Door het koper te ‘deoxideren’ creëren fabrikanten een materiaal dat aanzienlijk betrouwbaarder is voor industriële toepassingen dan standaard puur koper, vooral als er sprake is van hitte en lassen.

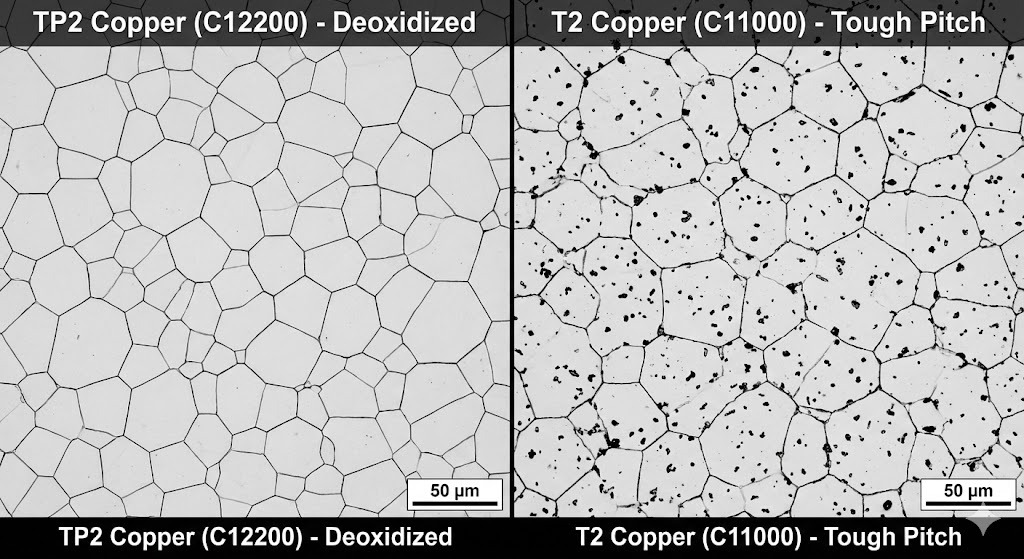

1.2 De betekenis: waarom gedeoxideerd koper belangrijk is

De primaire betekenis van TP2-koper ligt in zijn lasbaarheid . Traditioneel “tough pitch”-koper (zoals T2) bevat sporen van zuurstof. Wanneer T2 wordt verwarmd of gelast in een waterstofrijke atmosfeer, lijdt het aan ‘waterstofverbrossing’, wat leidt tot microscopisch kleine scheuren en structureel falen.

TP2 lost dit probleem op. Omdat de fosfor zich al heeft gebonden aan de zuurstof en deze heeft verwijderd, kunnen TP2-koperen buizen veilig worden gesoldeerd en gelast, waardoor lekvrije verbindingen worden gegarandeerd. Dit maakt het de ‘gouden standaard’ voor systemen die tientallen jaren lang gassen of vloeistoffen onder hoge druk moeten vasthouden.

1.3 TP2 versus TP1: een korte vergelijking

Hoewel beide fosfor-gedeoxideerd zijn, komt de keuze tussen beide vaak neer op een afweging tussen beide thermische/elektrische geleidbaarheid and betrouwbaarheid toevoegen :

• TP1 (laag fosfor): Bevat minder fosfor (0,005% tot 0,012%). Het biedt een hogere geleidbaarheid, maar is iets gevoeliger tijdens complexe lasprocessen.
• TP2 (hoog fosfor): Bevat meer fosfor (0,013% tot 0,050%). Het is de voorkeurskeuze voor de HVAC- en koelindustrieën omdat de superieure lasprestaties opwegen tegen de lichte afname van de geleidbaarheid.

1.4 Gemeenschappelijk gebruik en industrieën

TP2-koperen buizen vormen de ‘bloedsomloop’ van de moderne infrastructuur. Vanwege hun unieke combinatie van corrosieweerstand en thermische efficiëntie zijn ze onmisbaar in:

• HVAC/R (verwarming, ventilatie, airconditioning en koeling): Gebruikt voor koelmiddelleidingen en verdamper-/condensorspiralen.
• Loodgieter & Gas: Veilig transport van drinkwater en medische gassen.
• Kracht en energie: Warmtewisselaars in energiecentrales en koelsystemen voor hardware voor duurzame energie.
• Automobiel: Wordt steeds vaker gebruikt in de thermische beheersystemen van batterijen voor elektrische voertuigen (EV).

Deel 2: Normen en specificaties

Bij het kopen of specificeren van TP2 koperen buizen is het van cruciaal belang om de juiste internationale nomenclatuur te gebruiken om de kwaliteit te garanderen.

2.1 Gemeenschappelijke industrienormen

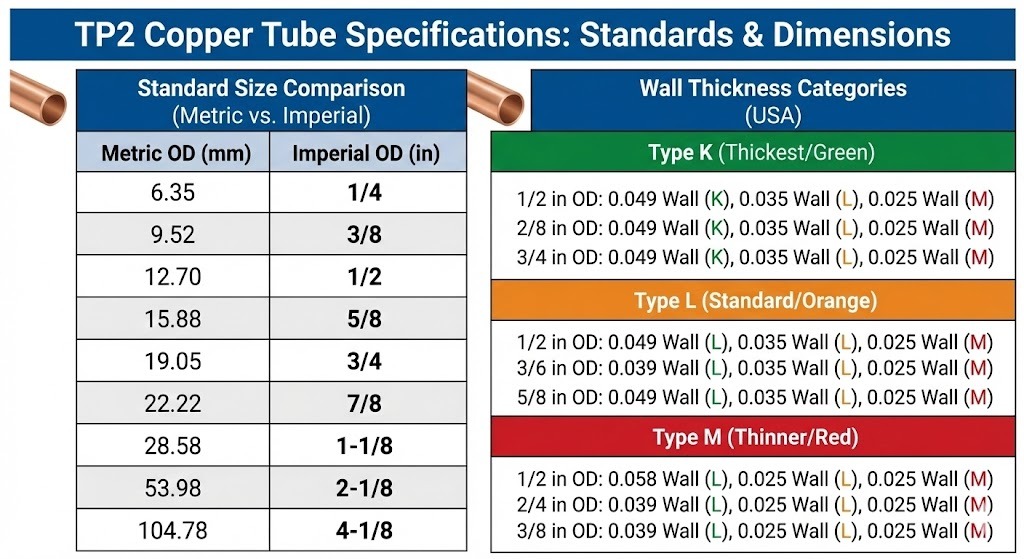

2.2 Afmetingenspecificaties

TP2-buizen zijn verkrijgbaar in een groot aantal maten, maar worden over het algemeen gecategoriseerd op basis van:

• Buitendiameter (OD): Meestal varieert dit van 2 mm tot meer dan 200 mm.
• Wanddikte: Van “Ultradun” (0,2 mm) tot “Zwaarwandig” (5 mm voor industrieel gebruik onder hoge druk).
• Toleranties: Precisiebuizen hebben vaak een diametertolerantie van /- 0,02 mm om luchtdichte passingen bij mechanische koppelingen te garanderen.

Deel 3: Chemische samenstelling en fysische eigenschappen

3.1 Chemische samenstelling: de rol van fosfor

De prestaties van TP2-koper worden bepaald door de hoge zuiverheid en de nauwkeurige controle van fosfor. Volgens standaardspecificaties (zoals GB/T 5231 or ASTM C12200 ), is de samenstelling strikt gereguleerd:

Waarom het bereik van 0,013% - 0,050%?
Als het fosforgehalte lager is dan 0,013%, kan de deoxidatie onvolledig zijn, waardoor broze verbindingen tijdens het lassen ontstaan. Als deze 0,050% overschrijdt, daalt de thermische en elektrische geleidbaarheid aanzienlijk, waardoor de efficiëntie van warmtewisselaars afneemt.

3.2 Fysieke en mechanische eigenschappen

TP2-koperen buizen worden gewaardeerd om hun ‘zachte’ sterkte: ze zijn sterk genoeg om hoge druk te weerstaan, maar ductiel genoeg om zonder barsten tot complexe spoelen te worden gebogen.

A. Treksterkte en vloeigrens

De treksterkte hangt af van de “temper” (hardheid) van de buis:

• Zacht (gegloeid, M): >= 195 MPa. Zeer flexibel, ideaal voor handbuigen en strakke spoelen.
• Moeilijk (H): >= 295 MPa. Stijf en sterk, gebruikt voor rechte leidingen in sanitaire en industriële leidingen.
• Opbrengststerkte: Varieert doorgaans van 60 - 150 MPa, afhankelijk van de temperatuur.

B. Verlenging

Dit meet het vermogen van het materiaal om uit te rekken voordat het breekt. TP2-koper heeft doorgaans een reksnelheid van >= 35% - 40% (in uitgegloeide toestand). Deze hoge ductiliteit zorgt ervoor dat de buis kan worden uitgezet, uitgezet of gesmeed zonder te breken.

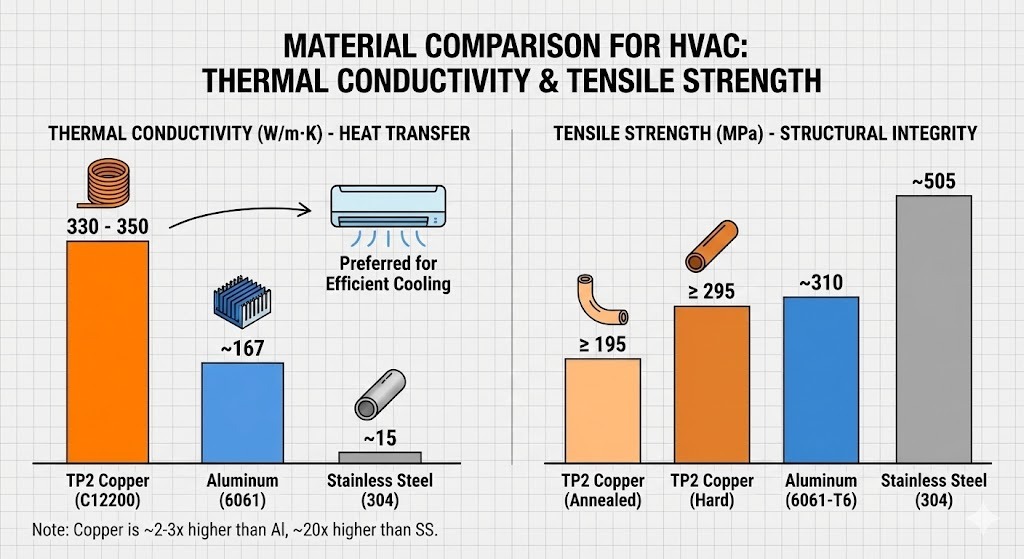

C. Thermische geleidbaarheid

Hoewel de toevoeging van fosfor de geleidbaarheid vermindert in vergelijking met puur koper, blijft TP2 nog steeds een leider onder de metalen:

• Thermische geleidbaarheid: Ongeveer 330 - 350 W/(m·K) bij 20°C.
• Opmerking: Dit is grofweg 2-3 keer hoger dan aluminium en 20 keer hoger dan roestvrij staal, en daarom is dit het voorkeursmateriaal voor verdampers van airconditioners.

D. Elektrische geleidbaarheid

• Elektrische geleidbaarheid: >= 70% - 80% IACS (internationale standaard voor gegloeid koper).
• Hoewel lager dan de 100% IACS van zuurstofvrij koper (C10200), is het ruim voldoende voor aardings- en warmtesynchronisatietoepassingen waarbij ook lassen vereist is.

3.3 Overzichtstabel van de fysische constante

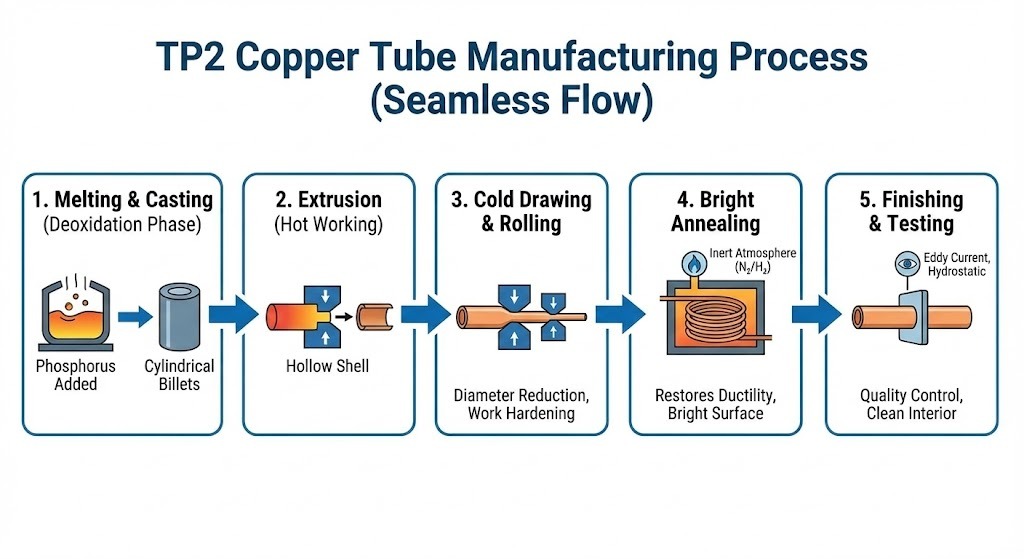

Deel 4: Productieproces van TP2 koperen buizen

De productie van TP2-koperen buizen is een traject van smelten onder hoge temperaturen naar koudbewerking met hoge precisie. De meeste premium TP2-buizen worden geproduceerd als naadloze buizen , waardoor het risico op falen van de lasnaad wordt geëlimineerd.

4.1 Stapsgewijze productiestroom

1. Smelten en gieten (de deoxidatiefase):
   Hoogzuiver kathodekoper wordt gesmolten in een inductieoven. Tijdens deze fase wordt fosfor aan het gesmolten bad toegevoegd. Dit is het kritieke moment waarop zuurstof wordt verwijderd, waardoor de batch wordt omgezet in TP2-koper. Het gesmolten metaal wordt vervolgens tot massieve cilindrische knuppels gegoten.
2. Extrusie (heet werken):
   De koperen knuppel wordt verwarmd en onder enorme druk door een matrijs geperst om een dikwandige holle schaal te creëren. Door deze “heetbewerking” wordt de gegoten korrelstructuur afgebroken, waardoor het metaal taaier en uniformer wordt.
3. Koudtrekken en walsen:
   Om de uiteindelijke diameter en wanddikte te bereiken, ondergaat de buis meerdere stadia van Koude tekening or Koudwalsen (Pilgeren). De buis wordt door steeds kleinere matrijzen getrokken. Dit proces verhoogt de sterkte van het metaal door middel van ‘werkharding’.
4. Helder gloeien:
   Koudtrekken maakt het koper hard en bros. Om de taaiheid te herstellen die nodig is voor het buigen en affakkelen (vooral voor “zachte” of “halfharde” temperaturen), worden de buizen verwarmd in een oven met gecontroleerde atmosfeer (meestal stikstof of waterstof) om oxidatie te voorkomen. Dit resulteert in een schoon, “helder” oppervlak.
5. Afwerking en reiniging:
   De buizen worden op lengte gesneden of opgerold. Voor HVAC-toepassingen moet het interieur chirurgisch schoon zijn, omdat achtergebleven olie of stof een compressor kan beschadigen.

4.2 Kwaliteitscontrolemaatregelen

Om ervoor te zorgen dat TP2-buizen voldoen aan internationale normen zoals ASTM B280 , fabrikanten passen strenge tests toe:

• Wervelstroom testen: Een niet-destructieve test waarbij gebruik wordt gemaakt van elektromagnetische velden om onzichtbare scheuren of putjes in de buiswand te detecteren.
• Hydrostatisch testen: De buis is gevuld met hogedrukvloeistof om ervoor te zorgen dat deze bestand is tegen de druk van moderne koelmiddelen (zoals R-410A of R-32).
• Dimensionale inspectie: Precisieschuifmaten en lasermeters zorgen ervoor dat de wanddikte uniform is – van cruciaal belang voor het handhaven van de drukwaarden.

Deel 5: Belangrijkste kenmerken en voordelen van TP2 koperen buizen

Waarom is TP2 de ‘industrielieveling’? De voordelen ervan reiken verder dan eenvoudige geleidbaarheid.

5.1 Superieure corrosiebestendigheid

TP2-koper vormt een natuurlijke, beschermende patinalaag bij blootstelling aan de elementen. In tegenstelling tot staal roest het niet. In loodgieterswerk en HVAC betekent dit dat de buis gedurende een levensduur van 20-30 jaar niet gemakkelijk zal uitdunnen of “pinhole-lekken” zal ontwikkelen.

5.2 Hoge thermische efficiëntie

Zoals opgemerkt in het gedeelte over de eigenschappen, is de thermische geleidbaarheid van TP2 uitzonderlijk. In een warmtewisselaar is dit mogelijk snellere warmteoverdracht in een kleinere footprint, waardoor het ontwerp van compacte, hoogefficiënte airconditioningunits mogelijk wordt.

5.3 Uitstekende “koppelbaarheid”

Omdat TP2 fosfor-gedeoxideerd is, is het het meest gebruiksvriendelijke koper solderen en solderen . Technici kunnen buizen snel met elkaar verbinden met behulp van een toorts, zonder zich zorgen te hoeven maken dat het metaal broos wordt of dat de verbinding bezwijkt onder trillingen.

5.4 Ductiliteit en vervormbaarheid

TP2-koper kan gemakkelijk worden gebogen, uitgezet of "gesmeed" zonder gespecialiseerde zware machines. Deze flexibiliteit is essentieel voor het installeren van koelmiddelleidingen in krappe ruimtes of het creëren van complexe verdamperspiralen.

5.5 100% recycleerbaarheid

Koper is een “permanent” materiaal. TP2 koperen buizen kunnen voor onbepaalde tijd worden gerecycled zonder enig prestatieverlies. In een tijdperk van ESG (milieu, sociaal en bestuur) doelstellingen is het gebruik van koper een duurzame keuze voor certificeringen voor groene gebouwen.

Deel 6: Toepassingen van TP2 koperen buizen in verschillende industrieën

6.1 HVAC en koeling: het hart van het systeem

Dit is de meest dominante sector voor TP2-koper. Moderne koelmiddelen werken onder hoge druk en vereisen de naadloze betrouwbaarheid die TP2 biedt.

• Airconditioning en warmtepompen: Wordt gebruikt voor het aansluiten van binnen- en buitenunits. Dankzij de ductiliteit van TP2 kan deze worden uitgebouwd en aangesloten op kleppen zonder lekkage.
• Koeling: Gebruikt in koelketens van supermarkten en industriële diepvriezers. TP2-buizen zijn vaak “binnenwaarts gegroefd” (met toevoeging van interne microvinnen) om het warmteoverdrachtsoppervlak verder te vergroten, waardoor het systeem energiezuiniger wordt.
• Verdampers en condensors: De hoge thermische geleidbaarheid van de buis zorgt ervoor dat warmte snel wordt uitgewisseld tussen het koelmiddel en de lucht.

6.2 Loodgieterswerk en waterdistributie

In veel hoogwaardige residentiële en commerciële gebouwen heeft TP2-koper de voorkeur voor watersystemen vanwege de lange levensduur en gezondheidsvoordelen.

• Drinkbaar water: Koper is van nature antimicrobieel en remt de groei van bacteriën zoals Legionella .
• Afwatering en ontluchting: Omdat TP2 bestand is tegen corrosie door grijswater en agressieve zepen, wordt het gebruikt voor duurzame afvoersystemen die meer dan 50 jaar meegaan.
• Gasleidingen: Het vermogen om hoge druk aan te kunnen en brand te weerstaan (onbrandbaar) maakt het de veiligste keuze voor het transporteren van medische gassen in ziekenhuizen of aardgas in woningen.

6.3 Industriële en chemische toepassingen

Naast standaardgebouwen verzorgt TP2-koper ook het “zware werk” in fabrieken.

• Warmtewisselaars: Gebruikt in oliekoelers, stoomcondensors van elektriciteitscentrales en chemische verwerking.
• Procesleidingen: TP2 is ideaal voor het transporteren van vloeistoffen die niet zuur zijn maar een stabiele temperatuuromgeving vereisen.
• Thermische zonnecollectoren: Wordt gebruikt in de “stijgbuizen” van zonneboilers om zonnewarmte te absorberen en over te dragen naar de wateropslagtank.

6.4 Elektrische en aardingstoepassingen

Hoewel TP2 een iets lagere geleidbaarheid heeft dan puur T2-koper, maakt zijn superieure sterkte en corrosieweerstand het nuttig voor specifieke elektrische rollen:

• Aardingsstaven en -hulzen: Wordt gebruikt om elektrische systemen te beschermen tegen bliksem en spanningspieken, vooral in bodemomgevingen waar corrosie een risico vormt.
• Terminals en connectoren: Gebruikt in zware elektrische componenten waarbij het onderdeel moet worden gesoldeerd of aan een ander onderdeel moet worden gelast.

Deel 7: Verbindingstechnieken voor TP2 koperen buizen

De betrouwbaarheid van een kopersysteem hangt sterk af van de kwaliteit van de verbindingen. Omdat TP2 gedeoxideerd is, biedt het het breedste scala aan verbindingsmogelijkheden zonder het risico van materiaaldegradatie.

7.1 Solderen en solderen

Dit is de meest gebruikelijke methode voor TP2-buizen in HVAC en sanitair.

• Solderen (zacht soldeer): Wordt voornamelijk gebruikt in woonloodgieterswerk. Het gaat om vulmetalen met een smeltpunt lager dan 450°C.
• Solderen (hard soldeer): De “standaard” voor HVAC/R. Er wordt gebruik gemaakt van vulmetalen (vaak op zilverbasis) met smeltpunten boven 450°C. De weerstand van TP2-koper tegen waterstofverbrossing maakt solderen bij hoge temperaturen met een toorts mogelijk, waardoor een verbinding ontstaat die vaak sterker is dan de buis zelf.

7.2 Mechanische fittingen

Voor omgevingen waar open vuur niet is toegestaan (zoals zones zonder fakkels in ziekenhuizen of hightechfabrieken), worden mechanische opties gebruikt:

• Perspassing: Een gereedschap krimpt een fitting op de buis, waarbij een interne O-ring als afdichting wordt gebruikt.
• Knelfittingen: Gebruikt een koperen moer en ferrule om de TP2-buis tegen de fitting te drukken. Dit is gebruikelijk bij lagedrukgasleidingen en -instrumentatie.

Deel 8: Voor- en nadelen van TP2

Om een weloverwogen beslissing te kunnen nemen, is het nuttig om de “voor- en nadelen” samengevat te zien.

Voordelen

• Veilig lassen: Het hoge fosforgehalte voorkomt scheuren bij het verbinden bij hoge temperaturen.
• Energie-efficiëntie: Uitzonderlijke thermische geleidbaarheid bespaart energie bij verwarmings-/koelingstoepassingen.
• Duurzaamheid: Hoge weerstand tegen algemene corrosie en interne aanslag.
• Antibacterieel: Doodt op natuurlijke wijze 99,9% van de bacteriën binnen twee uur na contact.
• Duurzaam: Volledig recyclebaar en hoge schrootwaarde.

Nadelen

• Geleidbaarheidsafweging: De elektrische geleidbaarheid is lager dan die van T2 (puur koper).
• Kostenvolatiliteit: Zoals alle koperproducten is de prijs onderhevig aan schommelingen op de mondiale grondstoffenmarkt.
• Diefstalrisico: Vanwege de hoge recyclingwaarde kunnen blootliggende koperen leidingen een doelwit zijn voor diefstal op werklocaties.

Deel 9: Onderhoud en verzorging voor een lange levensduur

Hoewel TP2-koper een materiaal is dat je kunt instellen en vergeten, zorgt het volgen van deze tips ervoor dat het tientallen jaren meegaat:

1. Vermijd overmatige flux: Gebruik bij het solderen de minimaal benodigde hoeveelheid vloeimiddel. Overtollige flux die in de buis achterblijft, kan plaatselijke putcorrosie veroorzaken.
2. Goede ondersteuning: Zorg ervoor dat de buizen worden ondersteund door verkoperde of met kunststof beklede hangers. Vermijd direct contact met gegalvaniseerd staal of ijzer om dit te voorkomen galvanische corrosie .
3. Stroomsnelheid: Houd in loodgieterswerk de watersnelheid binnen de aanbevolen limieten (meestal < 1,5 m/s voor warm water) om erosie-corrosie te voorkomen.
4. Reiniging: Bij industriële warmtewisselaars zorgt regelmatig spoelen met milde ontkalkingsmiddelen ervoor dat de hoge thermische overdrachtsnelheid van de TP2-wanden behouden blijft.

Conclusie: de toekomst van TP2 koperen buizen

TP2 koperen buizen vertegenwoordigen de perfecte balans tussen metallurgie en bruikbaarheid. Door fosfor toe te voegen om het koper te deoxideren, hebben ingenieurs een materiaal gecreëerd dat niet alleen zeer efficiënt is in het overbrengen van warmte, maar ook ongelooflijk betrouwbaar is om te installeren en te verbinden.

Of het nu gaat om de airconditioningunits die onze huizen comfortabel houden, de leidingen die veilig water leveren, of de koelsystemen in de volgende generatie elektrische voertuigen: TP2 blijft het fundamentele materiaal voor modern thermisch en vloeistofbeheer. Bij het kiezen van een materiaal voor hogedruk-, hoge temperatuur- of hoogrendementtoepassingen geldt TP2 (C12200) als de bewezen industriële benchmark.

Deel 10: Veelgestelde vragen (FAQ)

Ter afsluiting van het artikel volgen hier enkele van de meest voorkomende vragen over TP2-koperen buizen:

Vraag 1: Kunnen TP2 koperen buizen worden gebruikt voor drinkwater?
EEN: Ja. TP2 (C12200) wordt wereldwijd veel gebruikt in leidingsystemen. Het is van nature antimicrobieel en voldoet aan de veiligheidsnormen voor drinkwater in de meeste rechtsgebieden.

Vraag 2: Wat is het belangrijkste verschil tussen TP1 en TP2?
EEN: Het voornaamste verschil is de Fosfor content . TP2 heeft een hoger fosforbereik (0,013% tot 0,050%), waardoor het superieur is voor zwaar lassen en hardsolderen, terwijl TP1 (0,005% tot 0,012%) een iets betere thermische/elektrische geleidbaarheid biedt.

Vraag 3: Waarom heeft TP2 de voorkeur boven T2 voor HVAC-toepassingen?
EEN: T2-koper bevat sporen van zuurstof die tijdens het lassen “waterstofverbrossing” veroorzaken, wat tot scheuren leidt. TP2 is gedeoxideerd, wat betekent dat het herhaaldelijk kan worden gesoldeerd en gelast zonder de structurele integriteit te verliezen.

Vraag 4: Zijn TP2-buizen compatibel met nieuwe groene koelmiddelen zoals R-32?
EEN: Ja. TP2 naadloze buizen zijn ontworpen om de hogere bedrijfsdrukken aan te kunnen die gepaard gaan met moderne milieuvriendelijke koelmiddelen, op voorwaarde dat de wanddikte correct is gespecificeerd.

Deel 11: Finale vergelijkingssamenvatting (selectiegids)

Deze tabel dient als een snelle referentie voor ingenieurs om de juiste kopersoort voor hun specifieke project te kiezen.
